Description

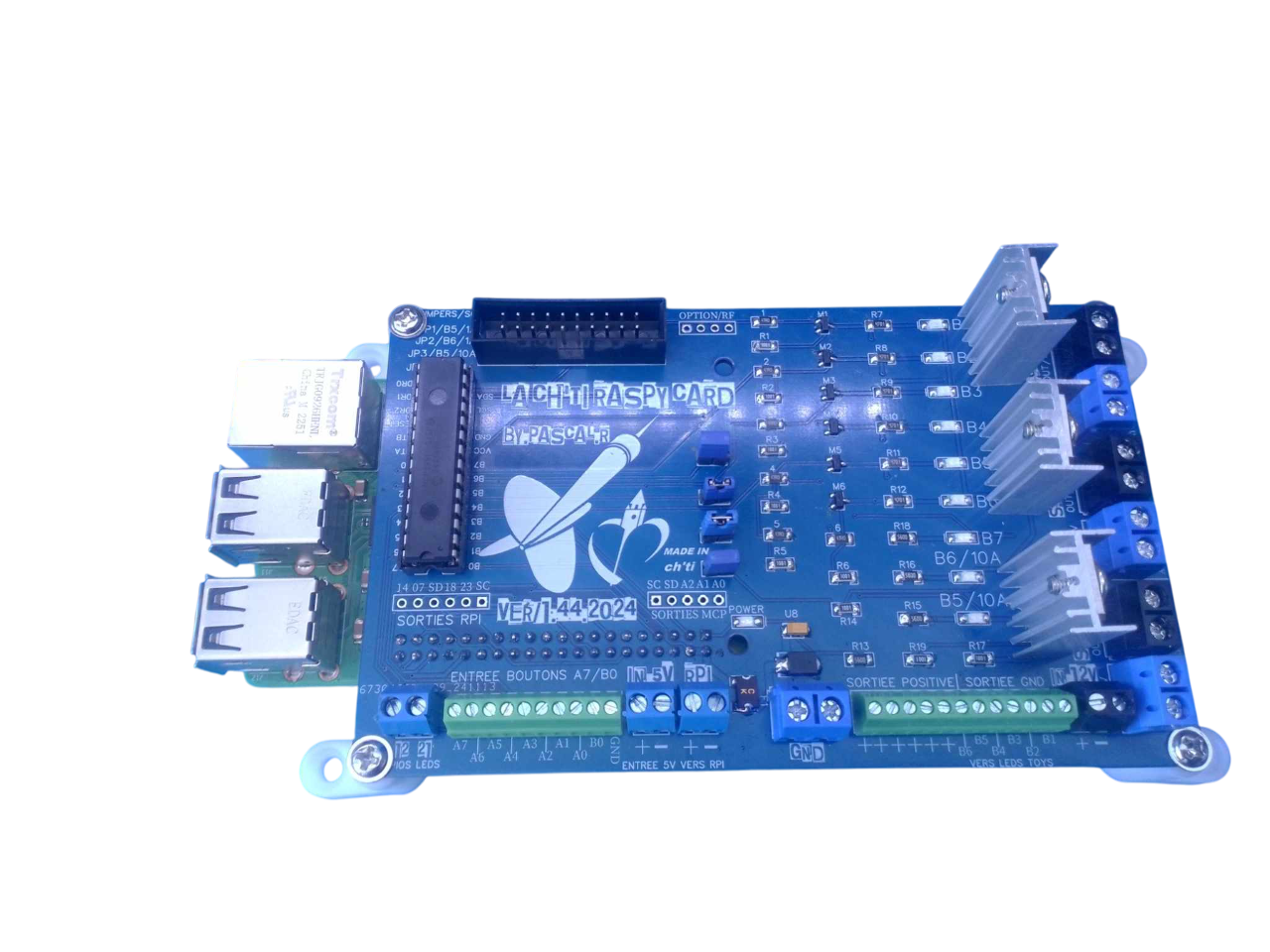

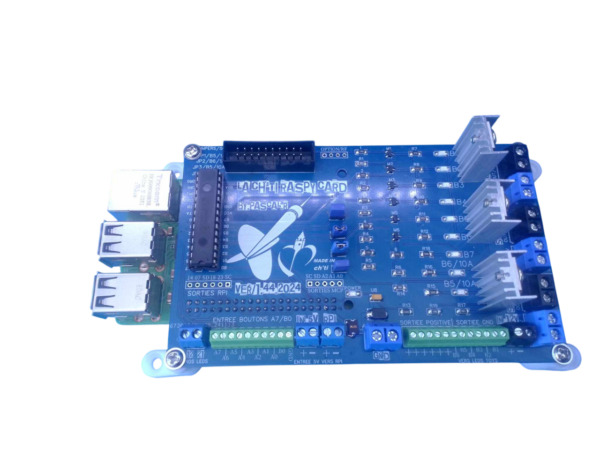

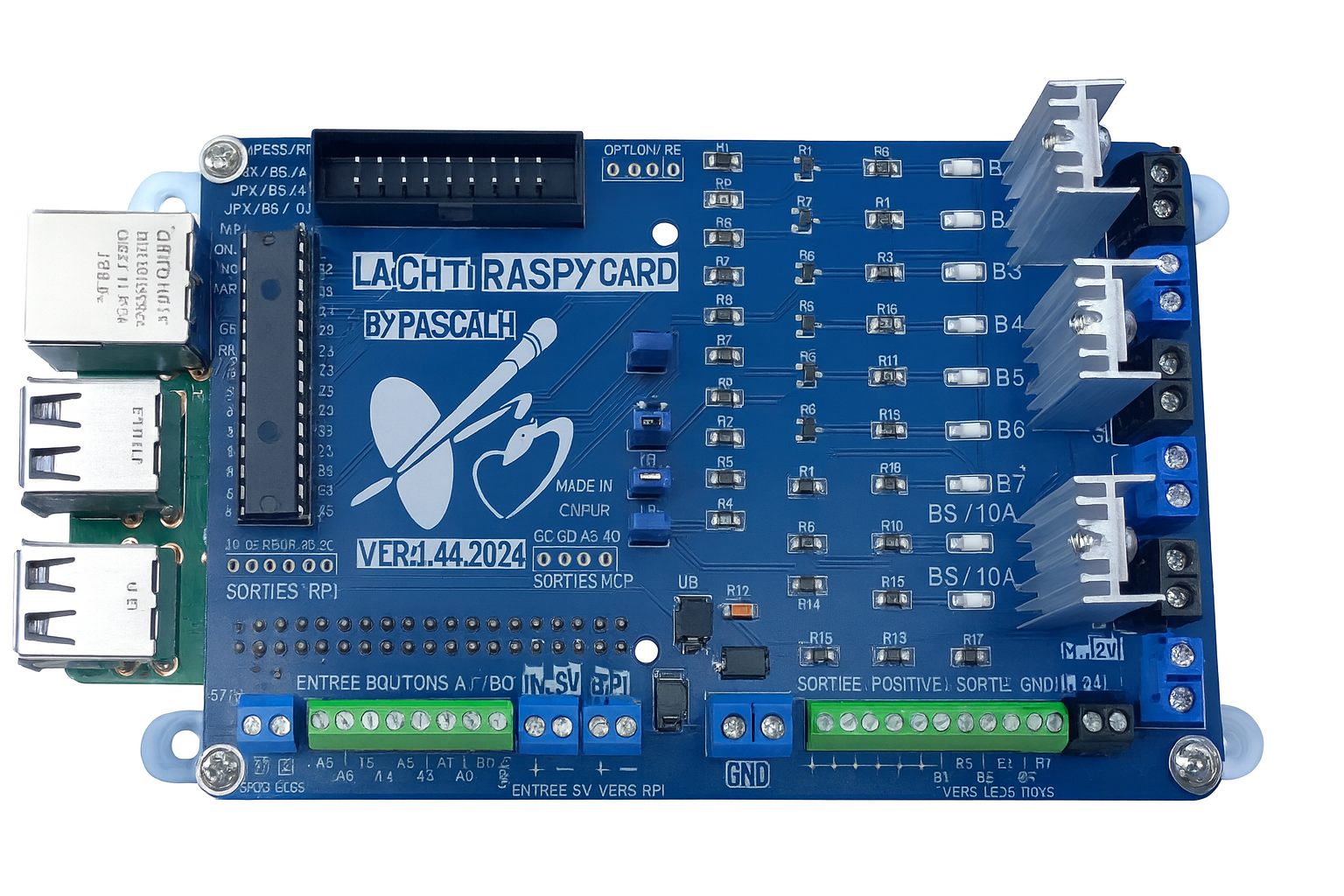

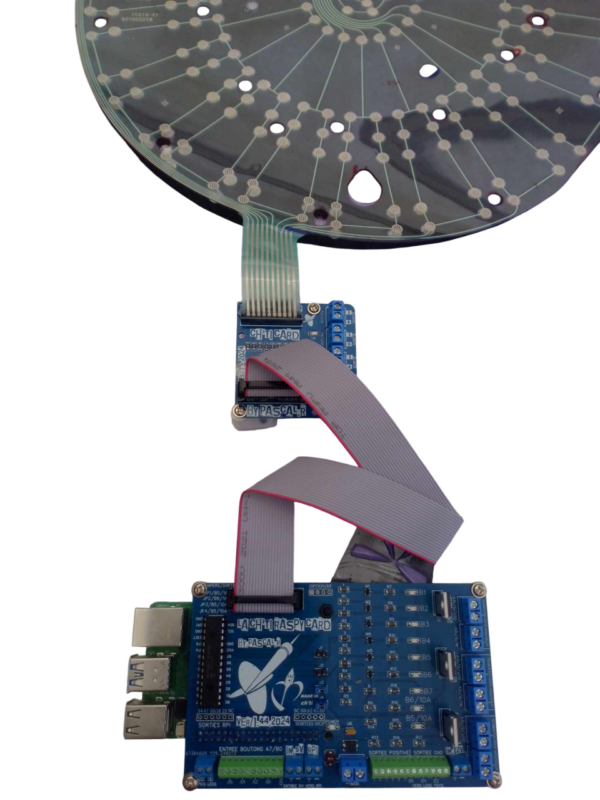

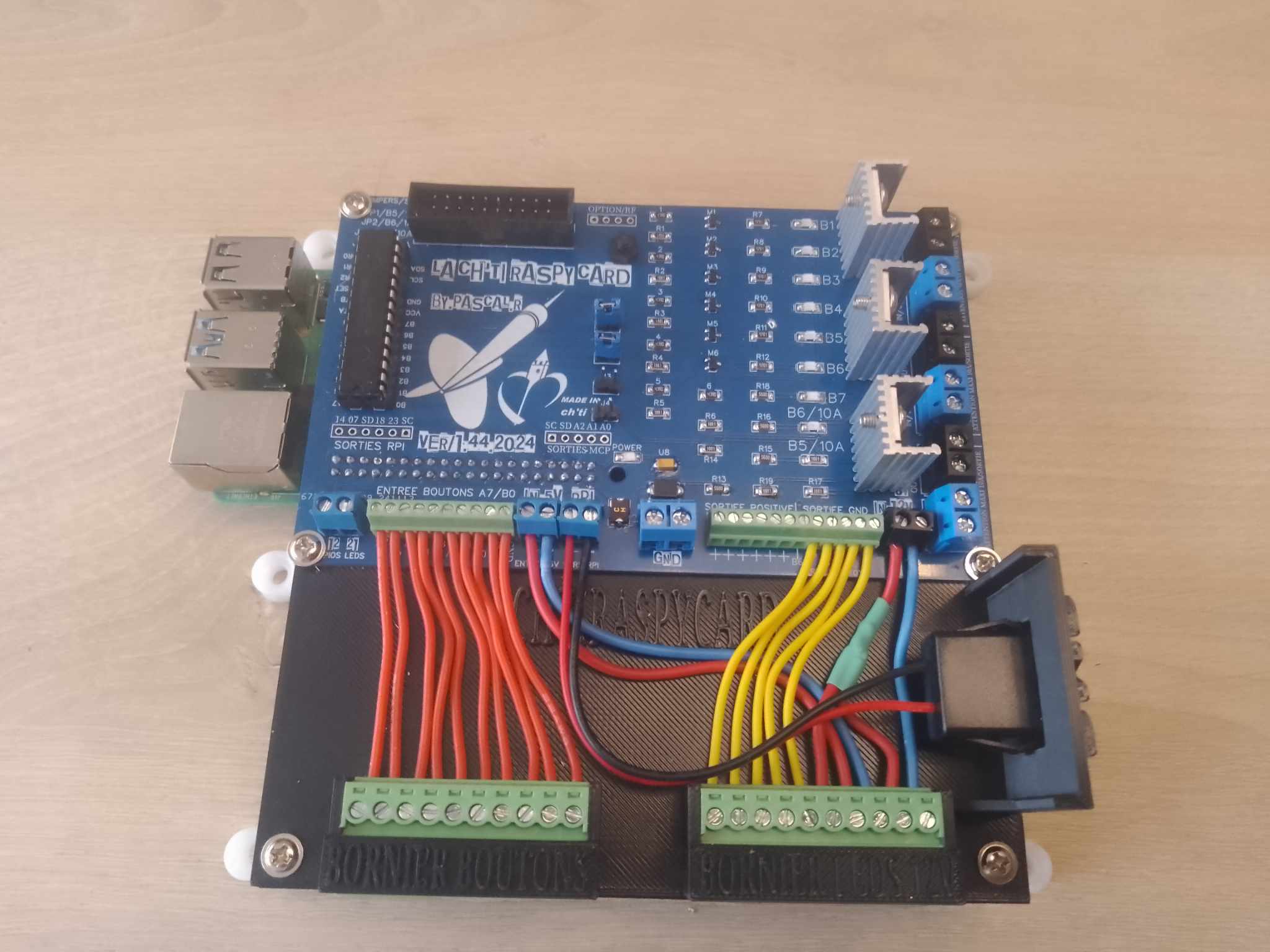

⚡ CH’TIRaspyCard V2

Carte universelle Raspberry Pi – spéciale RaspyDarts

Alimentation

• 2 entrées : 5 V et 12 V
• Sortie 5 V protégée (fusible + diode) pour le Raspberry

Entrées

• 9 entrées Boutons “Toys” (A7 → B0)
• GND commun pour relier facilement tous les boutons

Contrôle

• 10 LEDs de signalisation (dont 9 pour les sorties)
• Contrôle visuel direct de l’état des sorties et de la tension

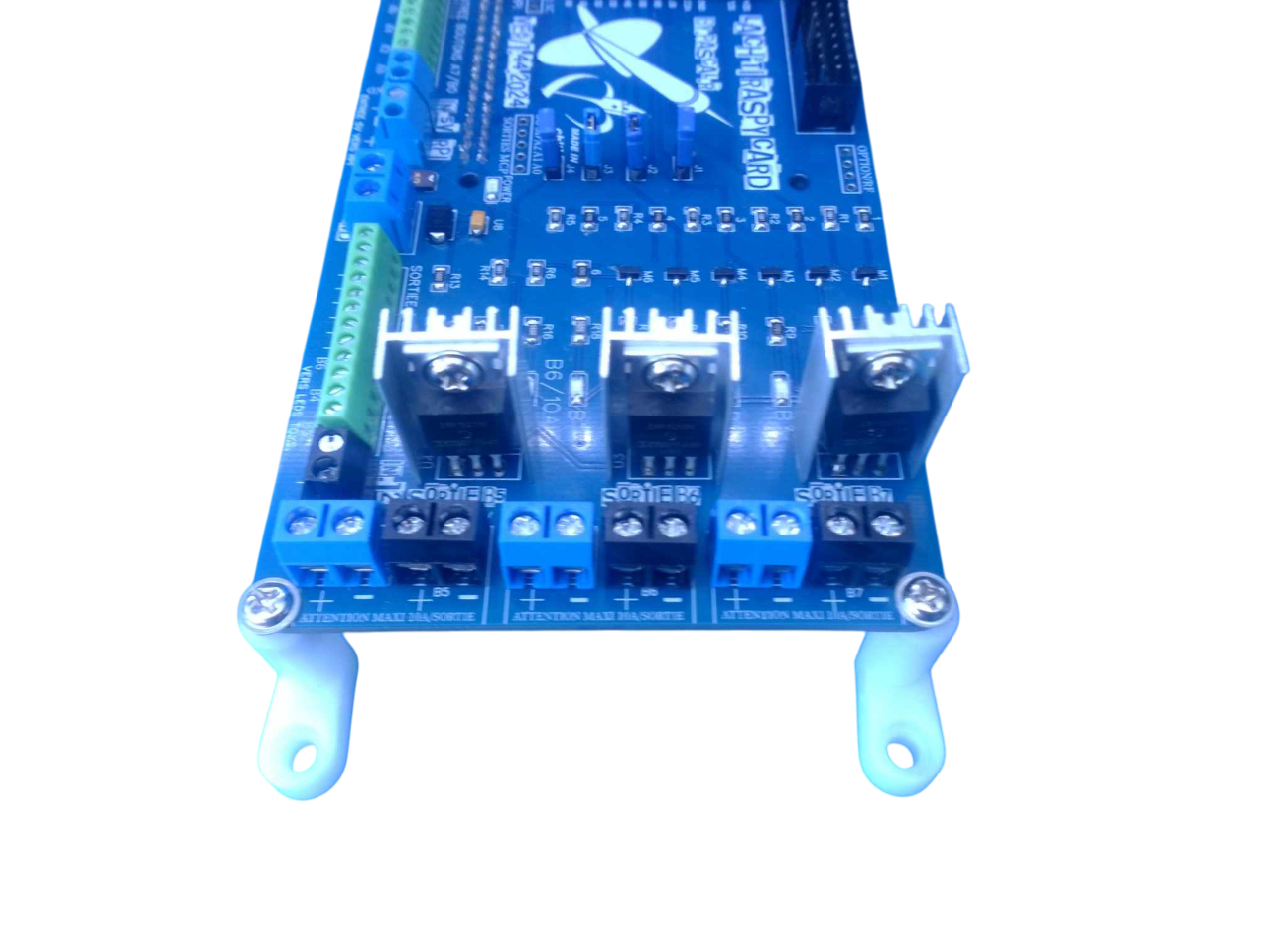

Sorties MOSDARTS (12 V)

• Configuration flexible :
• – 6 sorties 1 A
• – ou 4 sorties 1 A + 3 sorties 10 A
• Tension réglable de 1 V à 24 V (borniers bleus, côté droit)
• Sélection via cavaliers bleus (B1 → B7)

Extension Raspberry

• Accès à toutes les GPIO restantes du Raspberry
• Intégration du MCP pour une compatibilité élargie

Options

• Module TOYS “Joueur suivant” sans fil : change de joueur d’un clic
• Nappe IDE renforcée pour une connexion fiable

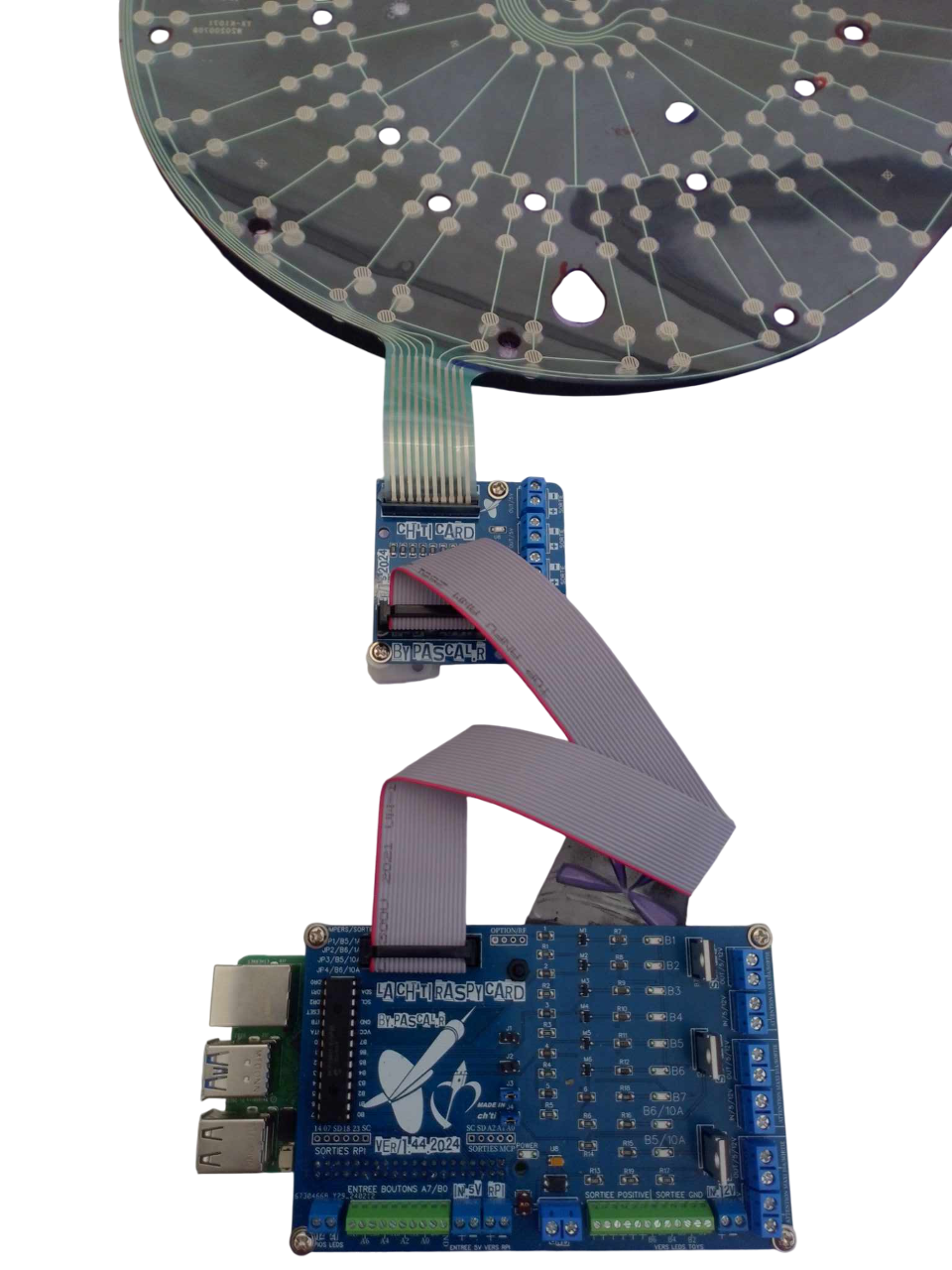

La Ch’ti Card (incluse en évolution)

• 1 entrée 5 V pour alimenter jusqu’à 3 périphériques (ex. RaspyLeds, strips LEDs, etc.)
• 3 GPIO dédiées : G12, G21, G10
• LEDs de contrôle de tension

Conception artisanale

• 100 % soudée à la main
• Concept basé sur la carte de Jimmy, avec de nombreuses améliorations
• Pensée pour la fiabilité, la simplicité et l’évolutivité

Conclusion

👉 La CH’TIRaspyCard V2 est aujourd’hui la carte la plus complète et pratique pour vos projets Raspberry Pi & Darts électroniques.
